WML系列行星減速機

发布时间：2018/8/8 10:36:34 阅读量：779

  • 所属分类：行星减速机
  • 产品简介

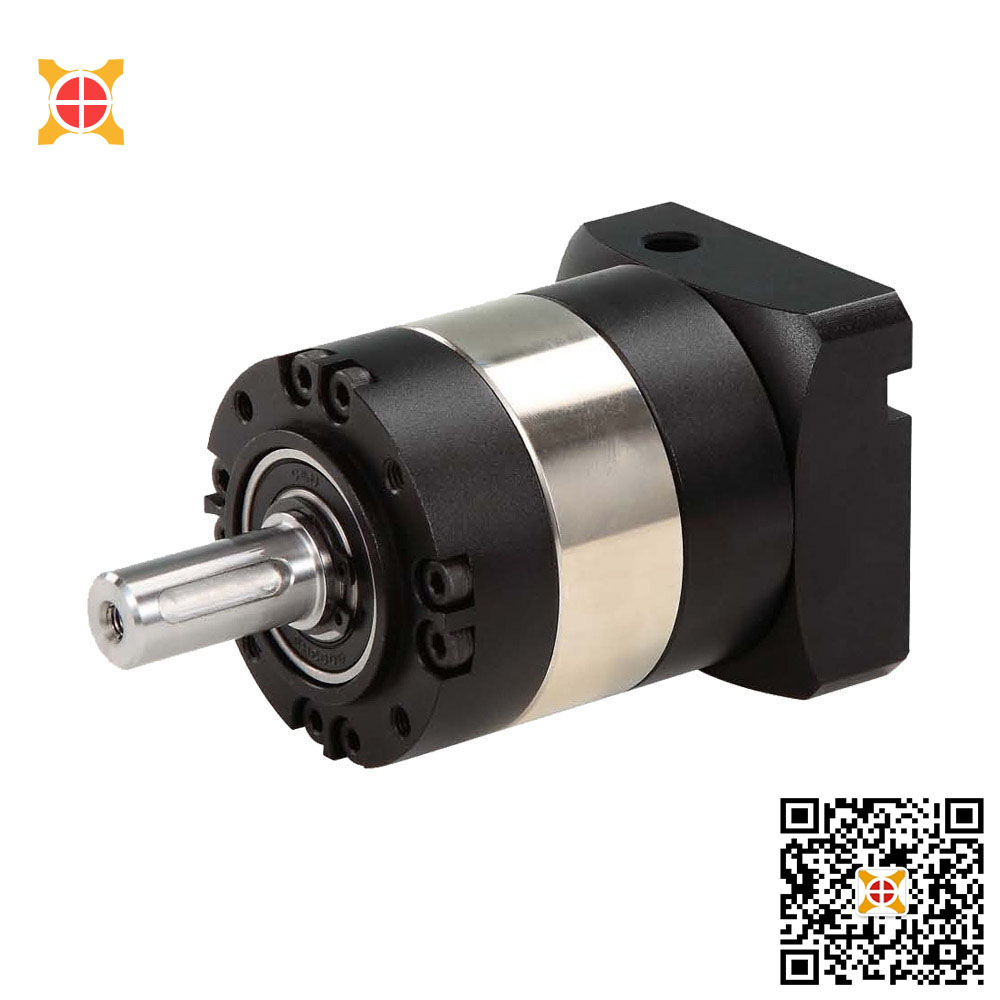

    WML系列行星減速機

    WML系列行星減速機

    產品特点：

    ◆ 低背隙

    ◆ 防滑保障

    ◆ 超安靜

    ◆ 高效率

    ◆ 長壽命

    型號命名：

    W

    1

    -
    ML

    2

    -
    060

    3

    -
    010

    4

    -
    K

    5

    -
    P2

    6

    -
    I1

    7

    -
    01

    8

    1. 萬鑫標記 (WANSHSIN)
    2. ML：圓形法蘭
    3. 框號：060、090、120、150、180、220
    4. 速比：3、4、5、7、10……100
    5. K：出力軸有鍵槽     S：出力軸不帶鍵槽，光軸
    6. 背隙：P1：精密     P2：標準
    7. 馬達標記： 詳細查閱馬達記號表
    8：出力軸標記：01代表標準尺寸、02代表GYAE、03代表SXPGC、04代表PHDL(WML060中020代表PHDL） 詳細查閱法蘭記號表
    订购热线：4006-818-089
  • 0
详细介绍

■產品特性

● 精密的直齒製造、體積小、結構緊湊、高精度，確保長壽命低噪音;

● 全密封式結構，確保潤滑油脂不泄露，免維護;

● 産品都通過效率測試系統，傳動效率高達96%以上;

● 高精度設計，超低背隙可做到3弧分;

● 產品替代性強，外形尺寸完全替代同類型系列產品，能夠完成和高精度伺服馬達相借助匹配。


■背隙表

型號 WML060 WML090 WML120 WML150 WML180 WML220
段位 L1 L2 L1 L2 L1 L2 L1 L2 L1 L2 L1 L2
P2 ≤10 ≤12 ≤10 ≤12 ≤10 ≤12 ≤10 ≤12 ≤10 ≤12 ≤10 ≤12
P1 ≤5 ≤8 ≤5 ≤8 ≤5 ≤8 ≤5 ≤8 ≤5 ≤8 ≤5 ≤8


■性能表

規格 單位 段數 減速比 WML060 WML080 WML090 WML120 WML160
額定輸出轉矩 Nm 一段（L1） 3 50 100 125 208 342
4 45 90 110 290 542
5 50 90 100 330 650
7 50 80 100 300 550
10 35 60 75 230 450
二段（L2） 9 ____ ____ ____ ____ 550
12 40 ____ ____ 208 342
15 40 ____ ____ 208 342
16 45 90 110 290 542
20 50 80 100 290 542
25 50 80 100 330 650
28 50 90 110 290 542
30 40 80 100 330 342
35 40 80 100 330 650
40 40 60 75 290 542
45 ____ ____ ____ ____ ____
50 35 60 75 330 650
60 ____ ____ ____ ____ ____
70 35 60 75 300 550
80 ____ ____ ____ ____ ____
90 ____ ____ ____ ____ ____
100 35 60 75 230 450
裝置馬達軸孔徑 mm L1、L2 3-100 6-14 11-19 14-19 16-24 19-35
最大輸出扭矩 Nm L1、L2 3-100 3倍額定輸出轉矩
額定輸入轉矩 rpm L1、L2 3-100 3000 3000 3000 3000 3000
背隙（參見背隙表） arc-min L1 3-10 ≤10 ≤10 ≤10 ≤10 ≤8
L2 12-100 ≤12 ≤2 ≤12 ≤2 ≤10
扭矩剛性 Nm/arc-min L1、L2 3-100 5 15 18 28 51
容許軸向力 N L1、L2 3-100 1300 2500 2800 5500 9000
容許轉向力 N L1、L2 3-100 650 1200 1400 2750 4500
效率 % L1 3-10 96%
L2 12-100 92%
重量 Kg L1 3-10 1.6 4.4 4.5 8.0 17.0
L2 12-100 2.0 5.5 6.0 11.0 22.0
使用溫度 ℃ L1、L2 3-100 -10℃~80℃
防護等級 L1、L2 3-100 IP65
潤滑油 L1、L2 3-100 全合成的潤滑油
安裝方向 L1、L2 3-100 任意方向
噪音值 dB（A） L1、L2 3-100 ≤65 ≤65 ≤65 ≤65 ≤68


■減速比的選用表

容量 型號 1/3 1/4 1/5 1/7 1/10 1/12 1/15 1/16 1/20 1/25 1/28 1/30 1/35 1/40 1/50 1/70 1/100
100W/3000RPM WML60 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
200W/3000RPM WML60 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
WML90 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
400W/3000RPM WML60 ● ● ● ● ● ● ● ● ● ● ● ●
WML90 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
500W/2000RPM WML90 ● ● ● ● ● ● ● ● ● ● ●
WML120 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
750W/3000RPM WML90 ● ● ● ● ● ● ● ● ● ● ●
WML120 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
1.0KW/2000RPM WML90 ● ● ● ●
WML120 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
WML150 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
1.5KW/2000RPM WML90 ● ● ●
WML120 ● ● ● ● ● ● ● ● ● ● ●
WML150 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
2.0KW/3000RPM WML120 ● ● ● ● ● ● ●
2.0KW/2000RPM WML150 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
WML180 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
3.5KW/3000RPM WML120 ● ● ● ● ● ● ●
3.5KW/2000RPM WML150 ● ● ● ● ● ● ● ● ● ● ● ● ●
WML180 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
5.0KW/3000RPM WML120 ● ● ●
5.0KW/2000RPM WML150 ● ● ● ● ● ● ● ● ● ● ●
WML180 ● ● ● ● ● ● ● ● ● ● ● ● ● ●
WML220 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
7.0KW WML180 ● ● ● ● ● ● ● ●
WML220 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
11KW/2000RPM WML180 ● ● ● ● ●
WML220 ● ● ● ● ● ● ● ● ● ● ● ● ●
15KW/2000RPM WML220 ● ● ● ● ● ● ● ● ● ●
