所属分类:[微型减速机]

  • 产品标题:

    微型减速机调速器

  • 产品简介:微型减速机调速器-东宸机械
  • 订购热线:4006-818-089

调速器简介

    调速器是一种自动调节装置。广泛应用于工业交/直流电机调速等。



WS-L数显调速器参数

   电源电压:单相220V        电源频率:50/60Hz

  调速范围:50Hz:90~1300r/min   60Hz:90~1600r/min


WS-L数显调速器特点
与调速电机组合实现范围的无级变速。
功能丰富,可实现缓慢加速,缓慢减速及电机堵转保护。
调速器运行电容直接安装于调速器内部,布线整齐、方便。
调速稳定,功率高达200W。



WS-L面板式调速器型号参数表

型   号

WS-L

安装方法

数显面板式

调速方法

数显

电源电压

单相220V

控制功能

速度控制、缓慢加速、缓慢减速、电子制动、堵转保护、面板控制正反转、转速显示、百分比显示(显示转速与实际转速相差5r/min)

适用电机功率范围

6W~200W

运行电容

内置

电源频率

50/60Hz

调速范围

50Hz:90~1300r/min   60Hz:90~1600r/min

速度变化率

5%

电子制

0.4秒

动时间使用环境

-10℃~+40℃(无冻结)      <85%(无结露)

注:此开关并非电源开关,若电机长期停止运转,则请另设电源开关。

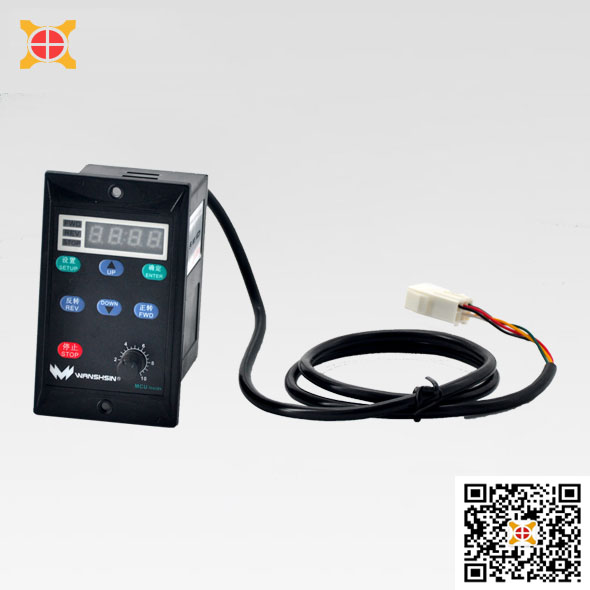

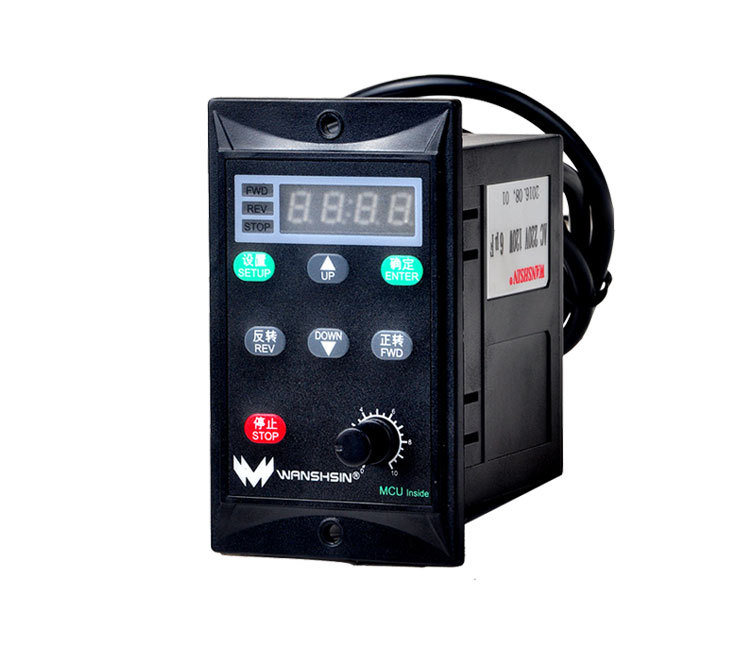

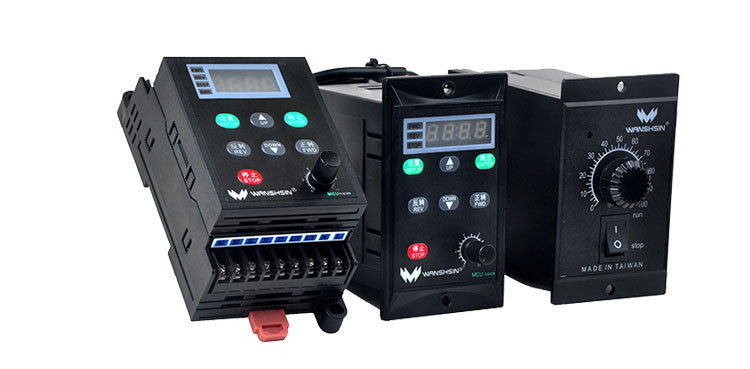

WS-L数显调速器产品展示

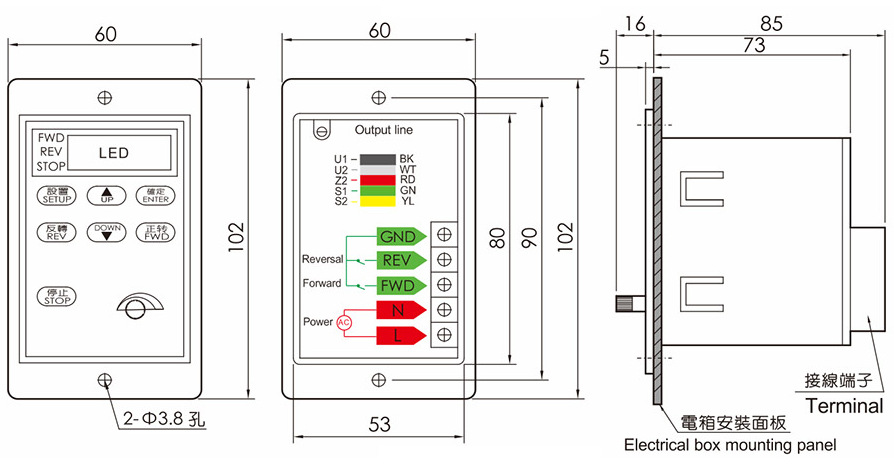

WS-L数显调速器外形尺寸

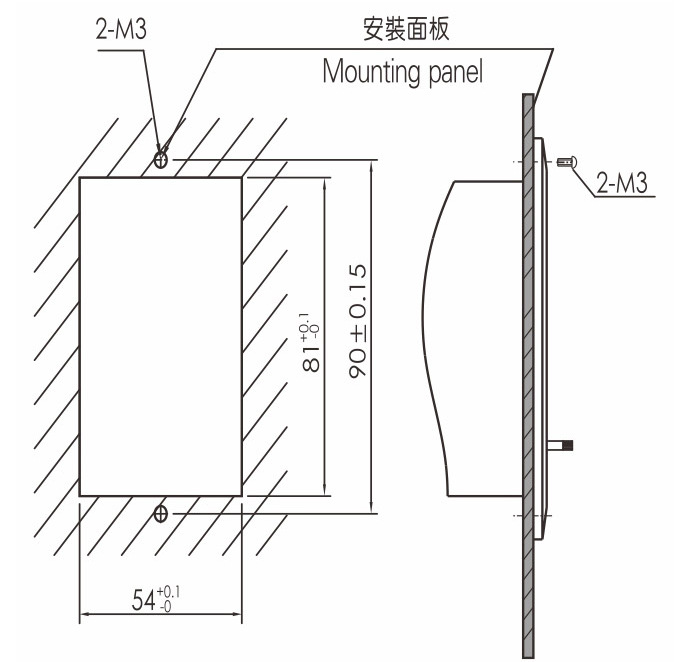

WS-L数显调速器安装及开孔尺寸

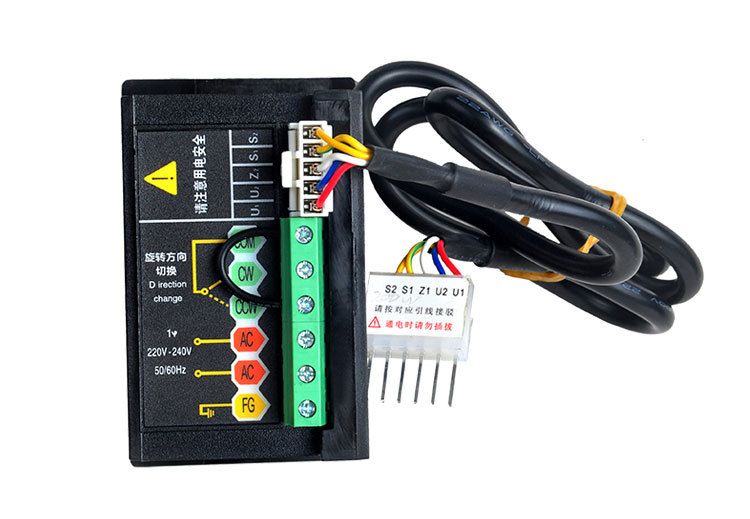

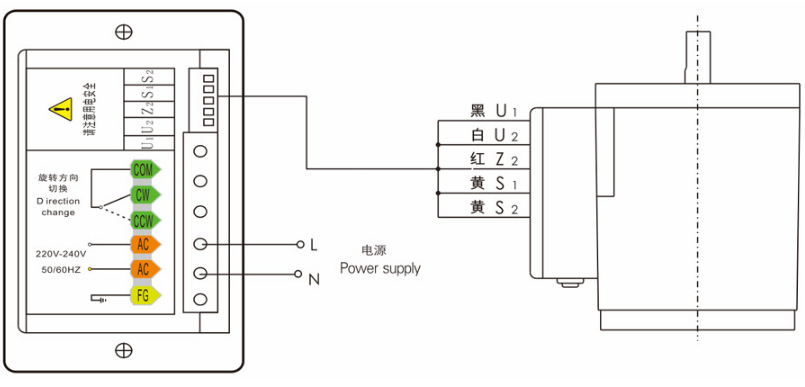

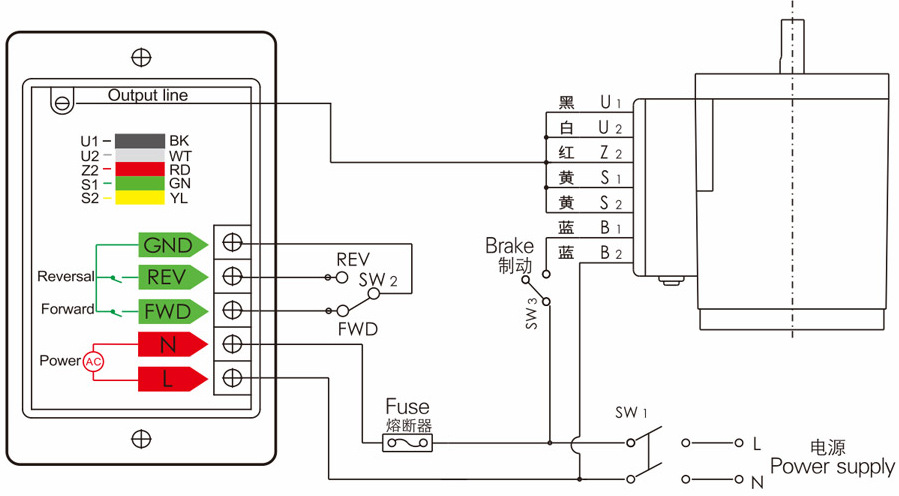

WS-L数显调速器接线方法

单向旋转



正、反向旋转



WS-L数显调速器旋转方向

   调速器出厂时,旋转方向选择软线连接于L与FWD端,电机顺时针旋转,若需使电机逆时针旋转,仅需将软线连接于REV端。若需正、反向旋转,则在FWD、REV连接旋转方向选择开关SW2。
    注:型号WS-L可选择面板按键控制正反转,或是手动接后面板接线控制。



WS-L数显调速器电机制动停止

   当电机停止运转时,断开SW3,电机内失电电磁制动器刹车,电机电磁制动,保持负载。在电机正常运转中,不允许断开SW3,否则电机及电机内的失电电磁制动器将烧坏。
特别注意:B1、B2通电,失电电磁制动器不刹车;B1、B2断电,失电电磁制动器刹车。刹车电源开关必须与电机调速开关同步。


WS-L数显调速器运转操作

   将调速器与电机按图连接,然后打开AC电源,闭合SW3,电机内失电,电磁制动器通电,电磁制动失效,此时将面板上的开关切换倒RUN,电机开始旋转。


WS-L数显调速器转速调整

   顺时针旋转面板上在调速器旋钮,电机转速增加,电机调整范围:50Hz:90~1300r/min;60Hz:90~1600r/min。
    特别注意:禁止使用SW1电源开关作为运行/制动开关开/停产调速器,并使用电机停止制动保持负载,否则易造成调速器损坏。现时由于调速器每次开电源时其内部电路有充电时间,故无法立即起动电机,动作亦会不正常。


WS-L数显调速器停止

   将调速器面板上的开关切换到STOP,电机停止。
   注:此开关并非电源开关,若电机长期停止运转,则请另设电源开关。



外部连接

 注:型号WX-K可选择面板按键控制正反转或选择外接开关时,由FWD及REV外接开关K1及K2控制。电机K1,K2可直接PLC控制。外接点位器连接于0 10V模拟量AVI输入端。
